產品簡介

D、DG型臥式多級泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體，也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。D、DG型臥式多級泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。 本司多級泵全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

產品特點：

  1. D、DG型臥式多級泵水力模型優質，效率高，性能范圍廣。
  2. 泵運行平穩，噪音低。
  3. 軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
  4. 軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。

技術參數： 流量：6.3-300m3/h； 揚程：13-650m； 功率：2.2-400KW； 轉速：1450-2950r/min； 口徑：φ50-φ200； 溫度范圍：≤105℃； 工作壓力：≤3.0Mpa。



型號意義

D（DG） 46 - 50×12 D – 分段式給水離心泵 G – 鍋爐泵 46 – 設計流量 (m3/h) 50 – 單級揚程 (m) 12 – 級數

選型范圍

D、DG型臥式多級泵適用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

性能參數本數據僅供參考，請以實際訂貨為準！

D、DG型臥式多級泵性能參數表：
型 號 級數 流量 揚程 功率 轉速
m?/h L/S (mm） （Kw） (r/min）
50D8 3 18 5 28.5 3 2950
4 38 4
5 47.5 5.5
6 57 5.5
7 66.5 7.5
8 76 7.5
9 85.5 7.5
10 95 11
11 104 11
12 114 11
80D12 2 32.4 9 22.7 3 2950
3 34.1 5.5
4 45.5 7.5
5 56.8 7.5
6 68.1 11
7 79.5 11
8 90.8 15
9 102.1 15
10 113.5 18.5
11 124.9 18.5
12 136.2 18.5
80D30 2 43 12 60 15 2950
3 90 18.5
4 120 22
5 150 30
6 180 37
7 21 45
8 240 55
9 270 55
10 300 55
100D16 2 54 15 32 7.5 2950
3 48 15
4 64 18.5
5 80 22
6 96 22
7 112 30
8 128 30
9 144 37
10 160 45
11 176 55
12 132 55
125D25 2 108 30 40 18.5 2950
3 60 30
4 80 37
5 100 45
6 120 55
7 140 75
8 160 75
9 180 90
10 200 90
DG型臥式多級離心泵性能參數表：
型號 級數 轉速 流量 揚程 功率 效率 必需汽蝕余量
rpm m3/h m 軸功率 電機功率 (%) m
DG6-25 3 2950 3.75 76.5 2.37 4 33 2
6.3 75 2.86 45 2
7.5 73.5 3.19 47 2.5
4 3.75 102 3.16 5.5 33 2
6.3 100 3.81 45 2
7.5 98 4.26 47 2.5
5 3.75 127.5 3.95 5.5 33 2
6.3 125 4.77 45 2
7.5 122.5 5.32 47 2.5
6 3.75 153 4.73 7.5 33 2
6.3 150 5.72 45 2
7.5 147 6.39 47 2.5
7 3.75 178.5 5.52 7.5 33 2
6.3 175 6.67 45 2
7.5 171.5 7.45 47 2.5
8 3.75 204 6.31 11 33 2
6.3 200 7.63 45 2
7.5 196 8.52 47 2.5
9 3.75 229.5 7.1 11 33 2
6.3 225 8.58 45 2
7.5 220.5 9.58 47 2.5
10 3.75 255 7.89 15 33 2
6.3 250 9.53 45 2
7.5 245 10.65 47 2.5
11 3.75 280.5 8.68 15 33 2
6.3 275 10.5 45 2
7.5 269.5 11.71 47 2.5
12 3.75 306 9.47 15 33 2
6.3 300 11.44 45 2
7.5 294 12.78 47 2.5
DG12-25 3 2950 7.5 84.6 3.93 5.5 44 2
12.5 75 4.73 54 2
15 69 5.32 53 2.5
4 7.5 112.8 5.24 7.5 44 2
12.5 100 6.3 54 2
15 92 7.09 53 2.5
5 7.5 141 6.55 11 44 2
12.5 125 7.88 54 2
15 115 8.89 53 2.5
6 7.5 169.2 7.85 15 44 2
12.5 150 9.46 54 2
15 138 10.64 53 2.5
7 7.5 197.5 9.16 15 44 2
12.5 175 11 54 2
15 161 12.41 53 2.5
8 7.5 225.6 10.41 15 44 2
12.5 200 12.61 54 2
15 184 14.18 53 2.5
9 7.5 253.8 11.78 18.5 44 2
12.5 225 14.18 54 2
15 207 15.95 53 2.5
10 7.5 282 13.09 18.5 44 2
12.5 250 15.76 54 2
15 230 17.73 53 2.5
11 7.5 310.2 14.4 22 44 2
12.5 275 17.34 54 2
15 253 19.5 53 2.5
12 7.5 338.4 15.7 22 44 2
12.5 300 18.9 54 2
15 276 21.3 53 2.5
DG12-50 3 2950 7.5 162 8.8 18.5 37.8 2
12.5 150 10.6 48 2
15 139.5 11.9 48 2.5
4 7.5 216 11.7 22 37.8 2
12.5 200 14.1 48 2
15 186 15.9 48 2.5
5 7.5 270 14.6 30 37.8 2
12.5 250 17.7 48 2
15 232.5 19.8 48 2.5
6 7.5 324 17.6 30 37.8 2
12.5 300 21.3 48 2
15 279 23.7 48 2.5
7 7.5 378 20.4 37 37.8 2
12.5 350 24.8 48 2
15 325.5 27.7 48 2.5
8 7.5 432 23.3 37 37.8 2
12.5 400 28.4 48 2
15 372 31.7 48 2.5
9 7.5 468 26.3 45 37.8 2
12.5 450 31.9 48 2
15 418.5 35.7 48 2.5
10 7.5 540 29.2 45 37.8 2
12.5 500 35.5 48 2
15 465 39.6 48 2.5
11 7.5 594 32.1 55 37.8 2
12.5 550 39 48 2
15 511.5 43.5 48 2.5
12 7.5 648 35 75 37.8 2
12.5 600 42.6 48 2
15 558 47.8 48 2.5
DG25-30 3 2950 15 102 8.33 15 50 2.2
25 90 9.88 62 2.2
30 82.5 10.7 63 2.6
4 15 136 11.1 18.5 50 2.2
25 120 13.1 62 2.2
30 no 14.26 63 2.6
5 15 170 13.89 22 50 2.2
25 150 16.47 62 2.2
30 137.5 17.83 63 2.6
6 15 204 16.67 30 50 2.2
25 180 19.17 62 2.2
30 165 21.4 63 2.6
7 15 238 19.44 30 50 2.2
25 210 23.1 62 2.2
30 192.5 24.96 63 2.6
8 15 272 22.22 37 50 2.2
25 240 26.4 62 2.2
30 220 28.53 63 2.6
9 15 306 25 37 50 2.2
25 270 29.65 62 2.2
30 247.5 32.1 63 2.6
10 15 340 27.8 45 50 2.2
25 300 32.9 62 2.2
30 275 35.7 63 2.6
DG25-50 3 2950 15 154.5 15.78 22 40 2.5
25 150 18.91 54 2.8
30 144 20.64 57 3.2
4 15 206 21.04 30 40 2.5
25 200 25.22 54 2.8
30 192 27.5 57 3.2
5 15 257.5 26.2 37 40 2.5
25 250 31.52 54 2.8
30 240 34.4 57 3.2
6 15 309 31.56 45 40 2.5
25 300 37.82 54 2.8
30 288 41.28 57 3.2
7 15 380.5 38.86 55 40 2.5
25 350 44.1 54 2.8
30 336 48.16 57 3.2
8 15 412 42 75 40 2.5
25 400 50.45 54 2.8
30 384 55.04 57 3.2
9 15 463.5 47.33 75 40 2.5
25 450 56.74 54 2.8
30 432 61.92 57 3.2
10 15 515 52.59 75 40 2.5
25 500 63.04 54 2.8
30 480 68.8 57 3.2
11 15 566 57.8 90 40 2.5
25 550 69.3 54 2.8
30 528 75.68 57 3.2
12 15 618 63.11 110 40 2.5
25 600 75.65 54 2.8
30 576 82.56 57 3.2
DG46-30 3 2950 30 102 13.02 22 64 2.4
46 90 16.11 70 3
55 81 18.84 68 4.6
4 30 136 17.36 30 64 2.4
46 120 21.48 70 3
55 108 23.79 68 4.6
5 30 170 21.7 37 64 2.4
46 150 26.85 70 3
55 135 29.74 68 4.6
6 30 204 26.04 37 64 2.4
46 180 32.21 70 3
55 162 35.68 68 4.6
7 30 238 30.38 45 64 2.4
46 210 37.58 70 3
55 189 41.63 68 4.6
8 30 274 34.72 55 64 2.4
46 240 42.95 70 3
55 216 47.58 68 4.6
9 30 306 39.06 55 64 2.4
46 270 48.32 70 3
55 243 53.53 68 4.6
10 30 340 43.3 75 64 2.4
46 300 53.7 70 3
55 270 59.5 68 4.6
DG46-50 3 2950 30 166.5 25.19 37 54 2.5
46 150 29.83 63 2.8
55 138 32.3 64 3.2
4 30 222 33.59 45 54 2.5
46 200 39.77 63 2.8
55 184 43.06 64 3.2
5 30 277.5 41.98 55 54 2.5
46 250 49.71 63 2.8
55 230 53.85 64 3.2
6 30 333 50.38 75 54 2.5
46 300 59.65 63 2.8
55 276 64.59 64 3.2
7 30 388.5 58.78 90 54 2.5
46 350 69.6 63 2.8
55 322 75.36 64 3.2
8 30 440 67.18 90 54 2.5
46 400 79.54 63 2.8
55 368 86.12 64 3.2
9 30 499.5 75.57 110 54 2.5
46 450 89.48 63 2.8
55 414 96.89 64 3.2
10 30 555 83.97 132 54 2.5
46 500 99.42 63 2.8
55 460 107.66 64 3.2
11 30 610.5 92.37 132 54 2.5
46 550 109.36 63 2.8
55 506 118.42 64 3.2
12 30 666 100.8 132 54 2.5
46 600 119.3 63 2.8
55 552 129.2 64 3.2
DG85-45 2 2950 55 102 24.25 37 63 3.2
85 90 28.94 72 4.2
100 78 30.33 70 5.2
3 55 153 36.38 55 63 3.2
85 135 43.4 72 4.2
100 117 45.52 70 5.2
4 55 204 48.5 75 63 3.2
85 180 57.87 72 4.2
100 156 60.7 70 5.2
5 55 255 60.63 90 63 3.2
85 225 72.34 72 4.2
100 195 75.86 70 5.2
6 55 306 72.75 110 63 3.2
85 270 86.81 72 4.2
100 234 91.04 70 5.2
7 55 357 84.88 132 63 3.2
85 315 101.3 72 4.2
100 273 106.2 70 5.2
8 55 408 97 132 63 3.2
85 360 115.7 72 4.2
100 312 121.4 70 5.2
9 55 459 109.1 160 63 3.2
85 405 130.2 72 4.2
100 351 136.6 70 5.2
DG85-67 3 2950 55 222 57.3 90 58 3.3
85 201 68.4 68 4
100 183 73.3 68 4.4
4 55 296 76.4 110 58 3.3
85 268 91.2 68 4
100 244 97.7 68 4.4
5 55 370 95.6 132 58 3.3
85 335 114 68 4
100 305 122.2 68 4.4
6 55 444 114.7 160 58 3.3
85 402 136.9 68 4
100 366 146.6 68 4.4
7 55 518 133.8 200 58 3.3
85 469 159.6 68 4
100 427 171 68 4.4
8 55 592 152.9 220 58 3.3
85 536 182.4 68 4
100 488 195.4 68 4.4
9 55 666 172 250 58 3.3
85 603 205.2 68 4,0
100 549 219.9 68 4.4
DG155-67 3 2950 100 228 97 132 64 3.2
155 201 114.7 74 5
185 177 123.9 72 6.6
4 100 304 129.3 200 64 3.2
155 268 152.9 74 5
185 236 165.1 72 6.6
5 100 380 161.6 220 64 3.2
155 335 191.1 74 5
185 295 206.4 72 6.6
6 100 456 194 280 64 3.2
155 402 229.3 74 5
185 354 247.7 72 6.6
7 100 532 226.3 315 64 3.2
155 469 267.5 74 5
185 413 289 72 6.6
8 100 608 258.6 355 64 3.2
155 536 305.7 74 5
185 472 330.3 72 6.6
9 100 684 290.9 400 64 3.2
155 603 344 74 5
185 531 371.6 72 6.6
DG280-43 3 1480 185 141 103 160 69 3
280 129 127.7 77 4.7
335 114 138.7 75 6
4 185 188 137.3 200 69 3
280 172 170.3 77 4.7
335 152 184.9 75 6
5 185 235 171.6 250 69 3
280 215 212.9 77 4.7
335 190 231.1 75 6
6 185 282 205.9 315 69 3
280 258 255.5 77 4.7
335 228 277.3 75 6
7 185 329 240.2 355 69 3
280 301 298.1 77 4.7
335 266 323.6 75 6
8 185 376 274.5 400 69 3
280 344 340.7 77 4.7
335 304 369.8 75 6
9 185 423 308.9 450 69 3
280 387 383.2 77 4.7
335 342 416 75 6
DG25-80 5 2980 15 433 55 75 32 3.2
25 400 60.5 45 3.5
30 390 72.1 44 5
6 15 519.6 66 90 32 3.2
25 480 72.6 45 3.5
30 468 86.52 44 5
7 15 606.2 77 110 32 3.2
25 560 84.7 45 3.5
30 546 100.94 44 5
8 15 692.8 88 132 32 3.2
25 640 96.8 45 3.5
30 624 115.36 44 5
9 15 779.4 99 132 32 3.2
25 720 108.9 45 3.5
30 702 129.78 44 5
10 15 866 110 160 32 3.2
25 800 121 45 3.5
30 780 144.2 44 5
11 15 952.6 121 200 32 3.2
25 880 133.1 45 3.5
30 858 158.62 44 5
12 15 1039.2 132 200 32 3.2
25 960 145.2 45 3.5
30 936 173.04 44 5
DG45-80 7 2950 36 585.2 114.8 180 50 3.9
45 560 124.6 55 4
62 477.4 143.5 56 5.5
8 36 668.8 131.2 200 50 3.9
45 640 142.4 55 4
62 545.6 164 56 5.5
9 36 752.4 147.6 220 50 3.9
45 720 160.2 55 4
62 613.8 184.5 56 5.5
10 36 836 164 250 50 3.9
45 800 178 55 4
62 682 205 56 5.5
11 36 919.6 180.4 280 50 3.9
45 880 195.8 55 4
62 750.2 225.5 56 5.5
12 36 10032 196.8 280 50 3.9
45 960 213.6 55 4
62 818.4 246 56 5.5
DG85-80 7 2950 54 616 170.9 250 53 4.5
85 560 199.3 65 4.4
108 490 218.4 66 5.3
8 54 704 195.3 280 53 4.5
85 640 227.8 65 4.4
108 560 249.6 66 5.3
9 54 792 219.8 355 53 4.5
85 720 256.3 65 4.4
108 630 280.7 66 5.3
10 54 880 244.2 355 53 4.5
85 800 284.8 65 4.4
108 700 311.9 66 5.3
11 54 968 268.6 400 53 4.5
85 880 313.2 65 4.4
108 770 343 66 5.3
12 54 1056 293 450 53 4.5
85 960 341.7 65 4.4
108 840 374.3 66 5.3
DG150-100 6 2950 120 630 307 450 67 3.4
150 600 353 70 4.8
180 540 368 72 5.5
7 120 735 359 500 67 3.4
150 700 412 70 4.8
180 630 429 72 5.5
8 120 840 410 630 67 3.4
150 800 470 70 4.8
180 720 491 72 5.5
9 120 945 461 630 67 3.4
150 900 518 70 4.8
180 810 552 72 5.5
10 120 1050 512 800 67 3.4
150 1000 588 70 4.8
180 900 613 72 5.5
DG280-100 4 2950 250 420 386.4 450 74 5.1
280 400 396 77 5.6
300 392 416 77 5.9
5 250 525 483 630 74 5.1
280 500 495 77 5.6
300 490 520 77 5.9
6 250 630 579.6 710 74 5.1
280 600 594 77 5.6
300 588 624 77 5.9
7 250 735 676.2 800 74 5.1
280 700 693 77 5.6
300 686 728 77 5.9
8 250 840 772.8 1000 74 5.1
280 800 792 77 5.6
300 784 832 77 5.9
9 250 945 869.4 1120 74 5.1
280 900 891 77 5.6
300 882 936 77 5.9
10 250 1050 966 1250 74 5.1
280 1000 990 77 5.6
300 980 1040 77 5.9

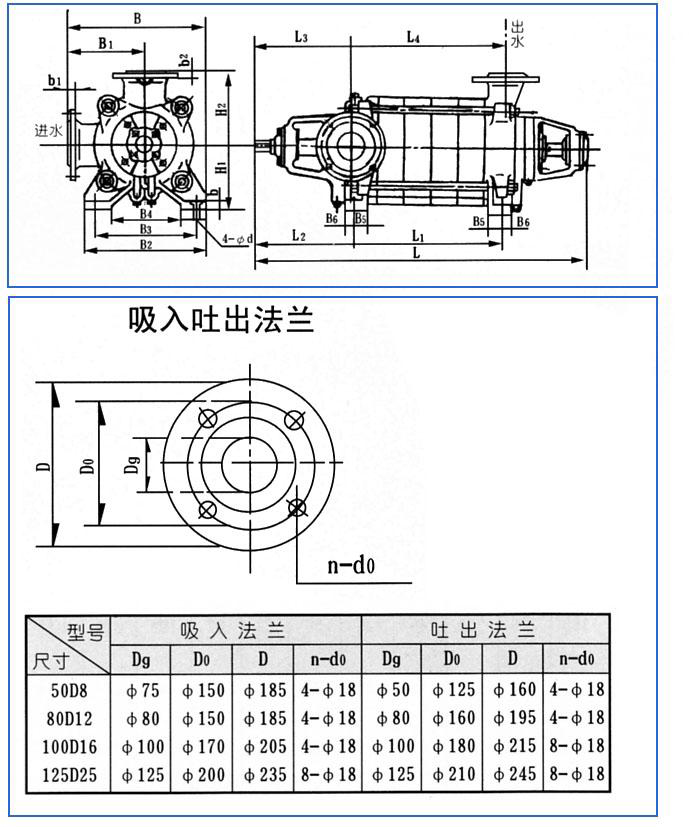

結構圖紙

D、DG型臥式多級泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在出水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修后裝配時務必注意。 D型水泵的主要零件有：進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衝盤、軸套、尾蓋及軸承體。 進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為銹鐵制成，共同形成泵的工作室。 葉輪為優質銹鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衝盤來承擔，葉輪制造時經靜平衡試驗。 軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電 機直接連接。 密封環為銹鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。 平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衝裝置。 平衡盤為耐磨銹鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。 軸套為銹鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。 軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。

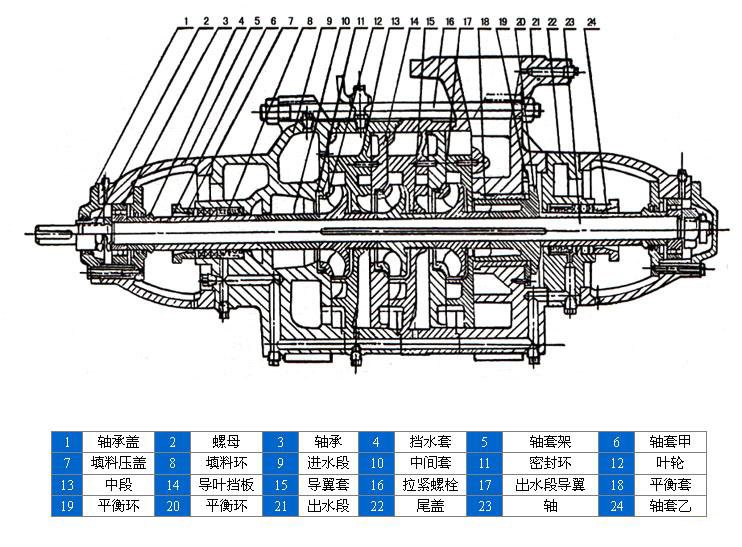

D型泵系臥式多級離心泵結構圖： D、DG型臥式鍋爐給水離心泵



安裝尺寸本數據僅供參考，請以實際訂貨為準！

D、DG型臥式鍋爐給水離心泵 D、DG型臥式鍋爐給水離心泵

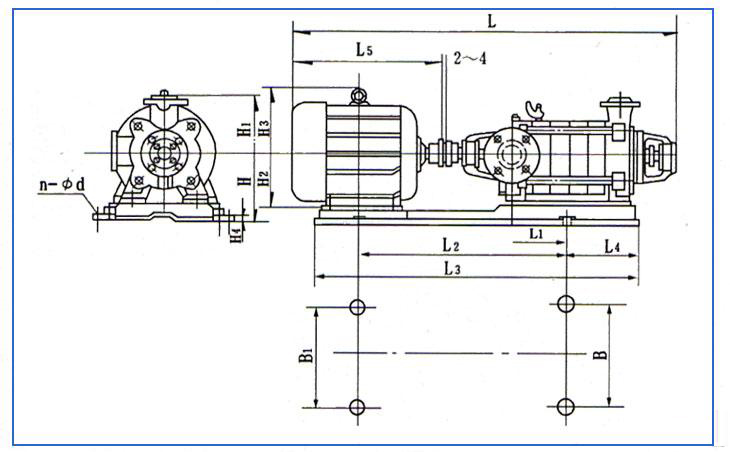

D型泵系臥式多級離心泵安裝尺寸圖：

D、DG型臥式鍋爐給水離心泵 D、DG型臥式鍋爐給水離心泵

注意事項

裝卸、起動、運轉和停止 (一) 接配順序：
  1. 將密封環分別緊裝在進水段及導葉擋板上。
  2. 把導翼套裝在中段上，然后將導翼擋板裝在所有的中段上去。
  3. 將裝好的軸套甲和疑的軸，穿過迸水段，并推入葉輪，在中段上鋪上一層紙墊，裝上中段，再推入第二個葉輪，重復以上步驟，將所有的葉輪及中段裝完。
  4. 將平衡環、平衡套及出水段導翼分別裝出水段上。
  5. 將出水段裝在中段上，然后用拉緊螺栓將進水段、中段和出水段緊固在一起。
  6. 裝上平衝盤及軸套乙（50DB泵無此件）。
  7. 將紙墊裝到尾蓋上，將尾蓋裝到出水段上，并將填料及填料環，填料壓蓋順次裝入進水段和尾蓋的填料室。
  8. 將軸承體分別裝到進水段和尾蓋以上，并用螺栓緊固。
  9. 裝入軸承定位套，滾珠軸承，并以螺母固。
  10. 在軸承體內裝入適量黃油，并將紙墊套在軸承蓋上，將軸承蓋裝到承軸體上以螺釘緊固。
  11. 裝上聯軸器部件，放氣考克及所有的四方螺塞。 拆卸按上不相反步驟進行。
(二) 安 裝：
  1. 安裝前的準備工作。
    1. 檢查水泵和電機。
    2. 準備工具及起重機械。
    3. 檢査機器的基礎。
  2. 安裝順序：
    1. 整套水泵運到現場，附帶底座者已裝好電動機，找平底座吋可不必卸下水泵和電機。
    2. 將底座放在地基上，在地腳螺釘附近墊楔形墊鐵，將底座墊高約20?40毫米，準備找平后填充水螺漿之用。
    3. 用水平儀檢査底座的水平度，找平后扳緊地腳螺母用水泥漿填充底座。
    4. 經3?4天水泥干固后，再檢査一下水平度。
    5. 將底座的支持平面、水泵腳、電機腳的平面上的污物洗清除；,，并把水泵和電機放到底座上。
    6. 調整泵軸水平，找平后適當上緊螺母，以防走動，待調節完畢后再安裝電機，在不合水平處墊以鐵板,泵和聯軸器之間留有一定間隙。
    7. 把平尺放在聯軸器上，檢査水泵軸心線與電機軸心線是否重合，若不重臺，在電機或泵的腳下墊以薄片,使兩個聯軸器外圓與平尺相平，然后取出墊的幾片薄鐵片，用經過刨制的整塊鐵板來代替鐵片，并重新檢査安裝情況。 為了檢查安裝的精度，在幾個相反位置上用塞尺，測量兩聯軸器平面的間隙，聯軸器平面一周上最大和最小間隙差數不得超過0.3毫米，兩端中心線上下或左右的差數不得超過0.1毫米。
(三) 起動和停止：
  1. 將軸上及其它涂油件上所涂的油涂凈。
  2. 用汽油清洗軸承和油室，用棉紗擦凈。
  3. 在軸承體內加入鈣基簧油。
  4. 試驗成功，檢査電機轉向是否正確，嚴防水泵發轉而使螺母松開，然后開動電機。
  5. 往泵內注水或空泵引水。
  6. 關閉吐出管上的閥及壓力計旋塞。
  7. 上述過程完畢后，啟動電機，打開壓力計旋塞
  8. 當水泵以正常轉數運轉時，壓力計顯示適當壓力，然后打開真空表旋基并逐漸打開排水管路上的閘閥 到需要的壓力為止。
  9. 當停止水泵時要慢慢地關閉排水管路上的閘閥.關閉真空表旋塞.并停止電機.然后關閉壓力表旋塞。
  10. 長期停止使用水泵時.水泵應拆卸開.將泵零件的水擦開.并在滑動面上涂以防銹油妥善保存。
(四）運轉
  1. 注意水泵軸承溫度.不得超過外界溫度351其極限溫度不很大于751。
  2. 墳料室內正常漏水程度為每分鐘不大于15毫升，應隨時調整填料壓蓋壓緊程度。
  3. 定期檢査朕軸器，注意電機軸承溫升。
  4. 運轉過程中如發生矂音或異常的聲音時應立即停車檢査其原因.

故障排除

故 障 原 因 解決方法
1.水泵不吸水，壓力表及真空表的指針劇烈跳動。 注入水泵的水不夠，管道與儀表漏氣。 再往水泵內注水.擰緊堵塞漏氣處。
2.水泵不吸水，真空表表示高度真空。 底閥沒有打開或已經堵塞。吸水管阻力太大。吸水高度太高。 校正或更改底閥情況或更改吸入管，降低吸水高度。
3.壓力表有壓力，然水泵仍不出水。 出水管阻力太大，旋轉方向不對，葉輪堵塞，水泵轉數不夠。 檢査或縮短水管及檢査電機。取下水管接頭清洗葉輪。增加水泵軸轉數。
4.流量低于設計要求。 水泵堵塞，密封環磨損過多，轉數不足。 清洗水泵及管子，更換密封環，增加水泵軸的轉數。
5.水泵消耗的功率過大。 填料壓蓋太緊，填料函發熱葉輪磨損，水泵供水量增加。 放松填料壓蓋。更換葉輪，增加出水管阻力來降低流量。
6.水泵內部聲音反常、水泵不上水。 流量太大，吸水管內阻力過大。在吸水處有空氣滲入。所吸送液體溫度過離。 增加出水管內阻力以減少流量。檢査泵吸水管。檢査底閥，減少吸水高度，堵塞漏氣處，降低吸水高度。
7.水泵震動。 泵軸與機電不在同一中心線上，或泵軸歪斜。 把水泵和電機的軸中心對準。
8.軸承過熱。 沒有油。水泵與電機軸不在同一中心線上。 加油。把軸中心線對準，檢査或清洗軸承體。
上一產品：
下一產品：
