產品簡介

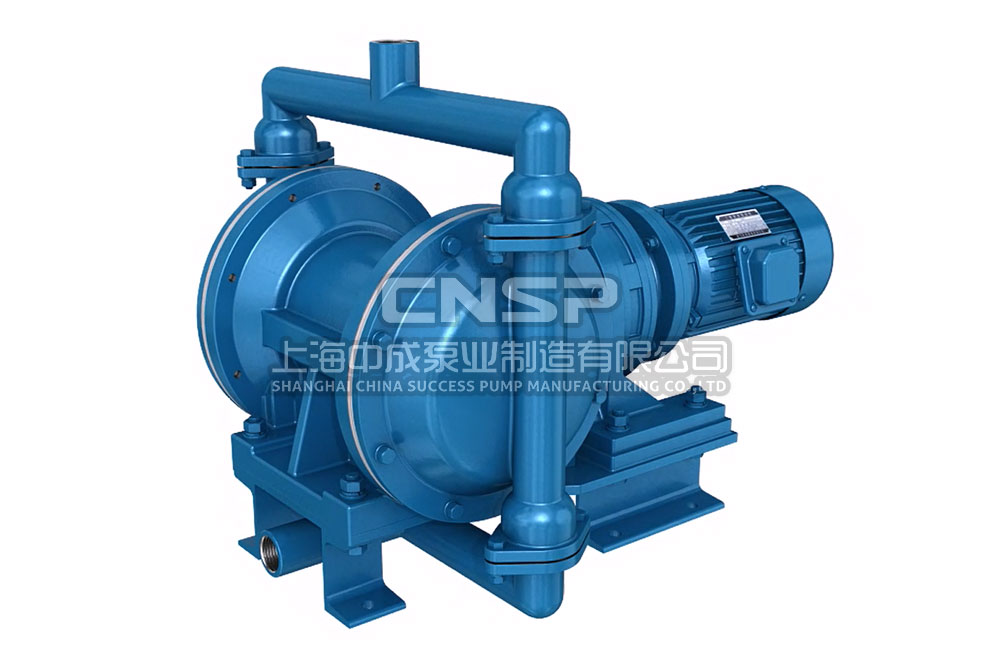

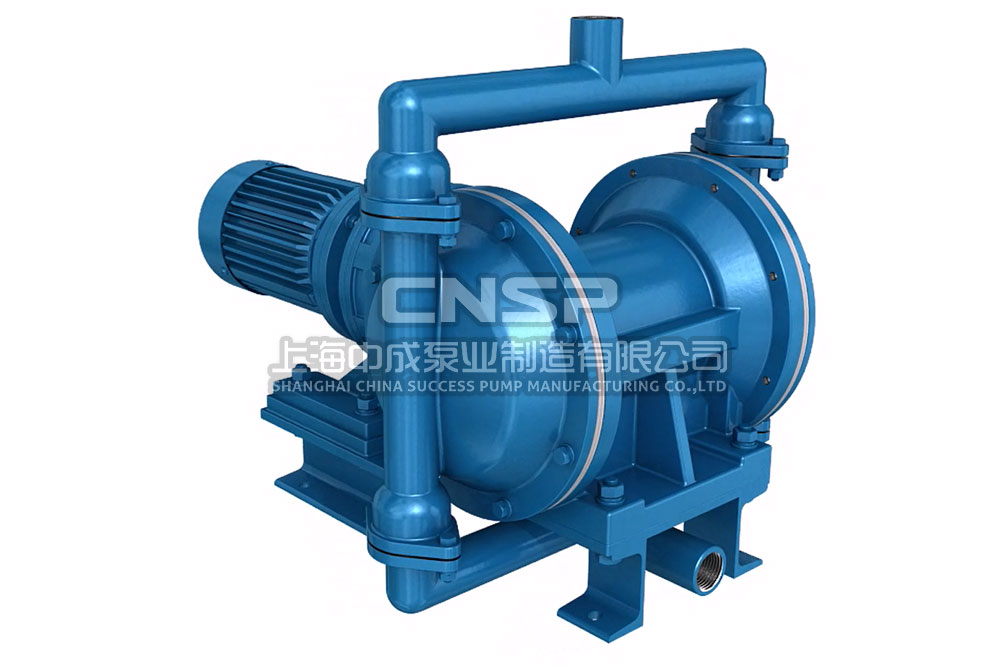

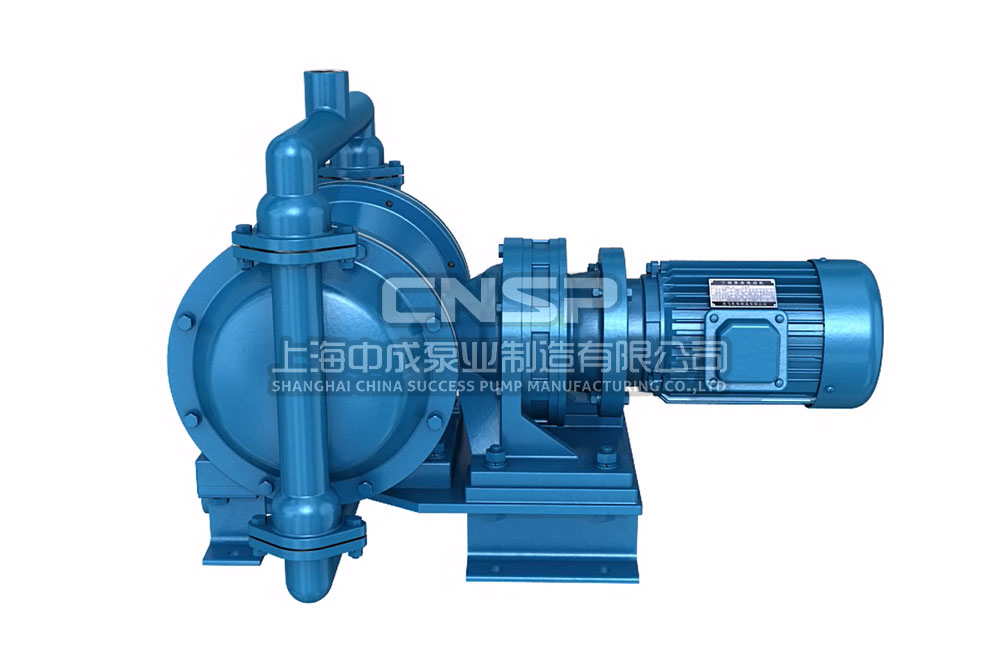

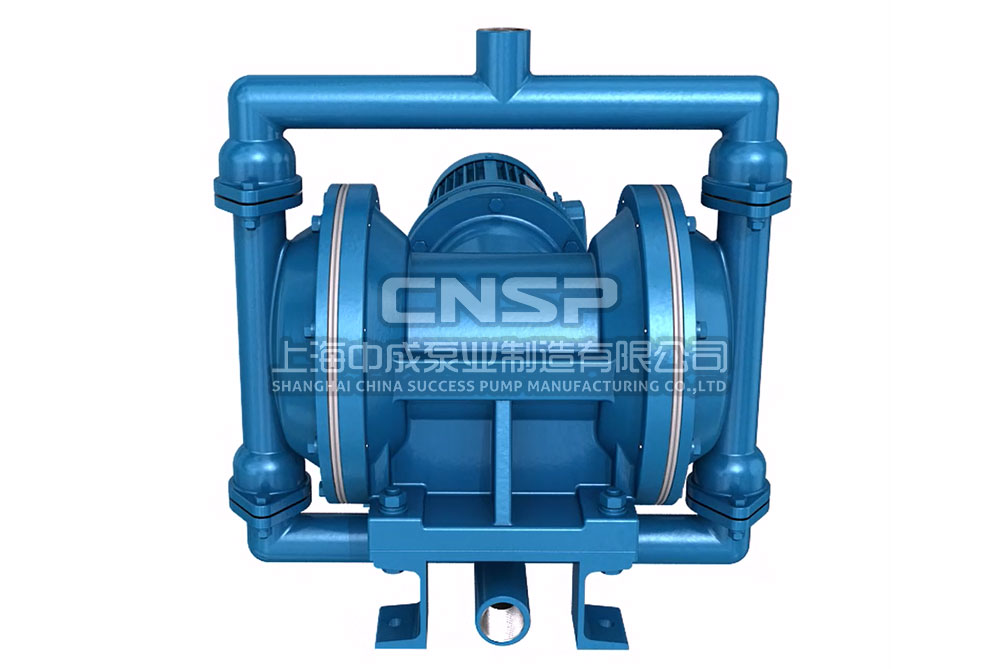

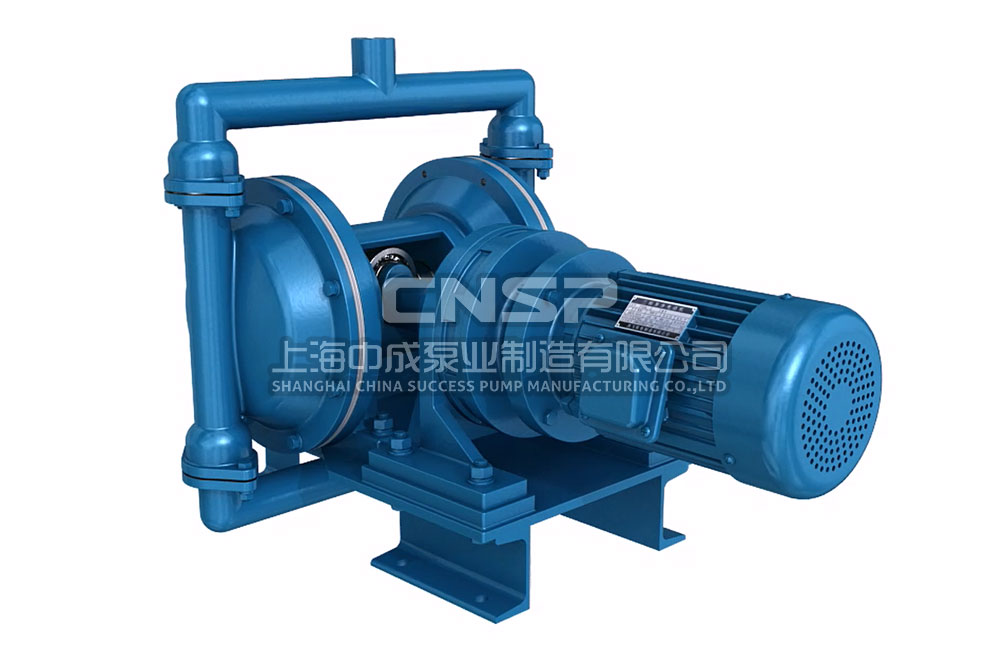

新研制開發的DBY型電動隔膜泵，采用XLD系列擺線針輪減速機傳動動力,電動隔膜泵是一種新型的泵類，近年來，由于在隔膜材質上取得了突破性的進展，上越來越多的工業化國家采用此種型式的泵，取代部份離心泵、螺桿泵，來應用于石化、陶瓷、冶金等行業，產品設計均參考優質泵制造公司的樣機，該泵適用于低壓，即出口壓力≤3kgf/cm2的場合。

DBY系列電動隔膜泵(使用方法)

DBY系列電動隔膜泵

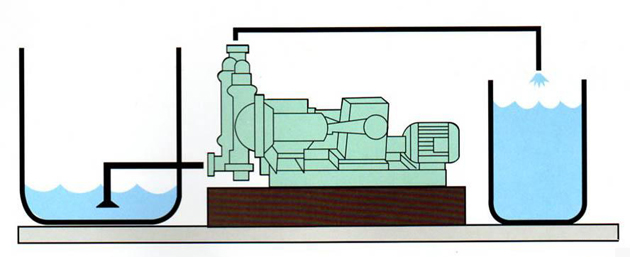

將液體A容器抽送到B容器可用此法

DBY系列電動隔膜泵

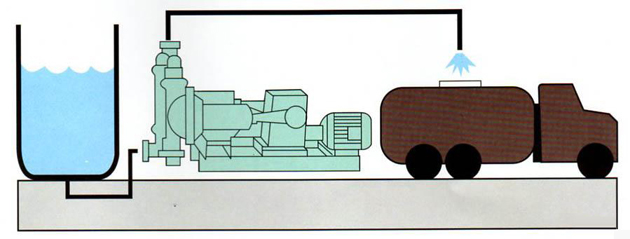

高粘稠液體可采用此方法將液體位提高，使液料容易抽出

幾種隔膜材料特性

隔膜品種 介質種類 丁睛橡膠 氯丁橡膠 氟橡膠 聚四氟乙烯 食品橡膠
發煙硝酸 × × △ △
濃硝酸 × × △ △
濃硫酸 × × ○ △
濃鹽酸 × △ △ △
濃磷酸 × △ △ △
濃醋酸 × × × △
濃氫氧化鈉 ○ ○ △ △
無水氨 △ △ △ △
稀硝酸 × × ○ △
稀硫酸 △ △ △ △
稀鹽酸 × ○ △ △
稀磷酸 × × △ △
稀氫氧化鈉 ○ ○ △ △
氨水 △ △ ×
苯 × × ○ ○
汽油 ○ ○ ○ ○
石油 △ × ○ ○
四氯化碳 ○ ○ ○
二硫化碳 ○ × ○
乙醇 ○ ○ ○ ○
丙銅 × △ × ○
甲酚 × △ △ ○
乙醛 × × △ ○
乙苯 × × △ ○
丙烯晴 △ △ × ○
丁醇 ○ ○ ○ ○
丁二烯 ○ × △ ○
苯乙烯 × × △ ○
醋烯乙酯 × × × ○
醚 × × ×

注：○——壽命較長、 △——壽命一般、 ×——不可用，本表僅從耐腐性考慮，因聚四氯乙烯彈性比橡膠差，故實際使用壽命因壓力，泵行程雜質等因素影響而異。食品橡膠專用于食品飲料行業。

正確選用隔膜泵 本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種：

  1. 丁晴隔膜；主要用于耐油場合。
  2. 氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。
  3. 氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。
  4. 食品橡膠，專用于食品飲料的輸送。

隔膜泵主要用途:

  1. 各種劇毒、易燃、易揮發液體。
  2. 各種強酸、強堿、強腐蝕液體。
  3. 可輸送較高溫度的介質150℃。
  4. 作為各種壓濾機前級送壓裝置。
  5. 熱水回收及循環。
  6. 油罐車、油庫、油品裝卸。
  7. 泵吸泡菜果醬、土豆泥、巧克力等。
  8. 泵吸油漆、樹膠、顏料粘合劑。
  9. 各種瓷器釉漿水泥灌漿灰漿泥漿。
  10. 各種橡膠漿乳膠、有機溶劑、填料。
  11. 用泵為油輪駁船清倉吸取倉內污水及剩油。
  12. 啤酒花及發酵粉稀漿、糖漿、糖蜜。
  13. 泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
  14. 各種特殊介質的吸送。

型號意義

DBY系列電動隔膜泵

選型范圍

  • 流量：0-20m3/h；
  • 揚程：30m；
  • 功率：0.37-4kw；
  • 轉速：1450r/min；
  • 口徑：10-100mm；
  • 溫度：-15-+150℃；
  • 自吸高度：5-7m。

性能參數本數據僅供參考，請以實際訂貨為準！

型號 泵 流量M3/h 揚程 M 吸程 M 配備功率 KW 使用溫度℃ 配備減速機型號
進口 出口 鑄鐵 不銹鋼 鋁合金
DBY-10 絲扣 3/8" 0.5 30 3-4 0.55 80 120 80 XWD0.55-2-35
DBY-15 絲扣 1/2" 0.75 30 3-4 0.55 80 120 80 XWD0.5-2-35
DBY-25 25 25 3.5 30 3-4 1.5 80 120 80 XLD1.5-3-35
DBY-40 40 40 4.5 30 3-4 1.5 80 120 80 XLD1.5-3-35
DBY-50 50 50 6.5 30 3-4 2.2 80 120 80 XLD2.2-3-35
DBY-65 65 65 8 30 3-4 2.2 80 120 80 XLD2.2-3-35
DBY-80 80 80 16 30 3-4 5.5 80 120 80 XLD3-3-35
DBY-100 100 100 20 30 3-4 ?5.5 80 120 80 XLD3-3-35

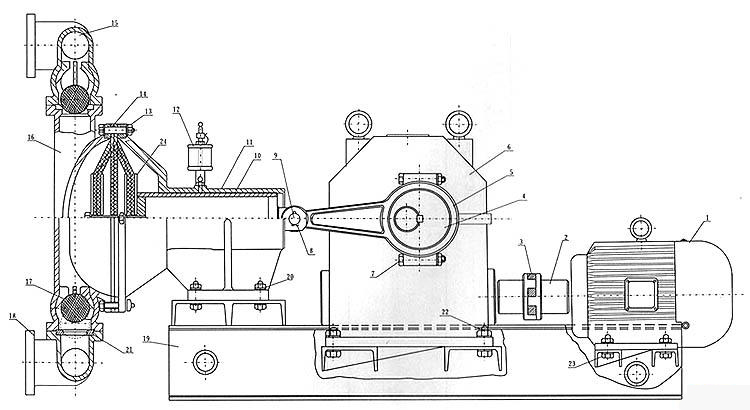

結構圖紙

DBY系列電動隔膜泵

主要零件名稱及材質
編號 名稱 材質 數量
1 電機 1
2 聯軸器 HT200 2
3 六角彈性塊 氯丁橡膠 1
4 偏心輪 HT250 2
5 連桿 ZG 2
6 減速箱 1
7 螺栓 Q235-A 4
8 開口銷 Q235-A 2
9 活塞銷 A3 2
10 活塞 無縫管兩端焊接 2
11 缸套 HT200 2
12 油杯 2
13 螺栓 Q235-A 16
14 隔膜 丁晴橡膠 氯丁橡膠 4
15 出水管 鋁合金 1
鑄鐵
不銹鋼
襯膠
16 泵體 鋁合金 2
鑄鐵
不銹鋼
襯膠
17 閥球 不銹鋼 4
18 進水管 鋁合金 1
鑄鐵
不銹鋼
襯膠
19 底座 HT200 槽鋼 1
20 螺栓 Q235-A 8
21 閥口座 氯丁橡膠 丁晴橡膠 4
22 螺栓 Q235-A 4
23 螺栓 Q235-A 4
24 壓板 A3 4

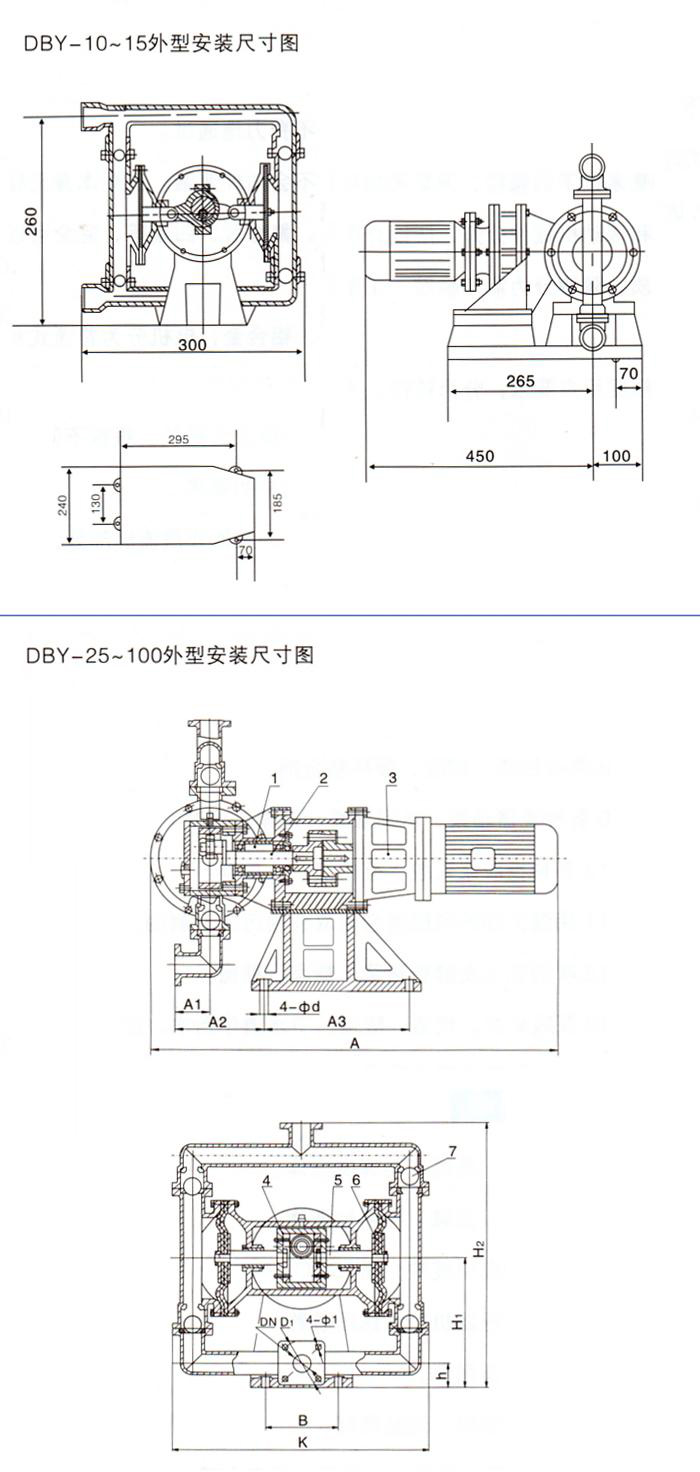

安裝尺寸本數據僅供參考，請以實際訂貨為準！

DBY系列電動隔膜泵
型號 A A1 A2 A3 B K DN D1 Φ1 Φd h H1 H2
DBY-25 900 75 160 300 180 550 25 75 11 17.5 110 315 620
DBY-40 900 75 160 300 180 550 40 100 14 17.5 110 315 620
DBY-50 960 140 250 370 240 550 50 110 14 17.5 85 360 820
DBY-65 960 140 250 370 240 550 65 130 14 17.5 85 360 820
DBY-80 900 110 0 700 390 800 80 150 17.5 17.5 130 470 980
DBY-100 900 110 0 700 390 800 100 150 17.5 17.5 130 470 980

注意事項

  1. 泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。
  2. 應及時加油，保持潤滑系統正常運轉。
  3. 泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。
  4. 被輸送的介質及其溫度應在泵材允許范圍內。
  5. 對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈泵內積物，以免再開時損壞。
