產品簡介


FY型化工液下泵(不銹鋼液下泵)取消了其他液下泵普遍采用的機械密封和選用了獨特結構的葉輪,廣泛應用于石油、化工、制藥、造紙、冶金、污水處理等行業。

  1. 泵為立式液下泵,外形美觀,直接安裝在被輸送介質的儲存器上,無額外占地面積,從而降低了基建投入。
  2. 取消了機械密封,解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱,節約了泵的運行成本,提高了工作效率。
  3. 采用了獨特的離心式雙平衡葉輪,供輸送不含固體顆粒等清潔的介質,振動噪音特低,效率高;
  4. 采用開式雙平衡葉輪,供輸送不清潔帶有固體顆粒及短纖維的液體,運行平穩、不堵塞。



型號意義


FY系列化工液下泵

性能參數本數據僅供參考,請以實際訂貨為準!


型 號 出口 直徑 (mm) 流量Q 揚程 (m) 轉速 (r/min) 功率(KW)
(m3/h) (L/s) 軸功率 電機 功率KW
25FY-16 25 3.6 1 16 2900 0.713 1.5
25FY-16A 25 3.27 0.91 13 2900 0.713 1.5
25FY-25 25 3.6 1 25 2900 1.16 2.2
25FY-25A 25 3.27 0.91 20 2900 1.16 2.2
25FY-41 25 3.6 1 41 2900 2.51 4
25FY-41A 25 3.27 0.91 33 2900 2.51 3
40FY-16 32 7.2 2 16 2900 0.78 2.2
40FY-16A 32 6.55 1.82 13 2900 0.78 1.5
40FY-26 32 7.2 2 26 2900 1.45 3
40FY-26A 32 6.55 1.82 21 2900 1.45 3
40FY-40 32 7.2 2 40 2900 2.53 5.5
40FY-40A 32 6.55 1.82 32 2900 2.53 5.5
50FY-16 40 14.4 4 16 2900 1.18 3
50FY-16A 40 13.1 3.64 13 2900 1.18 3
50FY-25 40 14.4 4 25 2900 1.96 4
50FY-25A 40 13.1 3.64 20 2900 1.96 3
50FY-40 40 14.4 4 40 2900 3.73 7.5
50FY-40A 40 13.1 3.61 33 2900 3.73 5.5
65FY-16 50 28.8 8 16 2900 2.16 4
65FY-16A 50 26.2 7.28 13 2900 2.16 3
65FY-25 50 28.8 8 25 2900 3.56 5.5
65FY-25A 50 26.2 7.28 21 2900 3.56 5.5
65FY-40 50 28.8 8 40 2900 6.04 11
65FY-40A 50 26.2 7.28 33 2900 6.04 11
80FY-15 65 54 15 15 2900 3.34 7.5
80FY-15A 65 49.1 13.65 12 2900 3.34 7.5
80FY-24 65 54 15 24 2900 5.43 11
80FY-24A 65 49.1 13.65 20 2900 5.43 11
80FY-38 65 54 15 38 2900 9.64 18.5
80FY-38A 65 49.1 13.65 31 2900 9.64 15
100FY-23 80 100.8 28 23 2900 9.25 18.5
100FY-23A 80 91.8 25.5 18 2900 9.25 15
100FY-37 80 100.8 28 37 2900 14.73 22
100FY-37A 80 91.8 25.5 31 2900 14.73 22

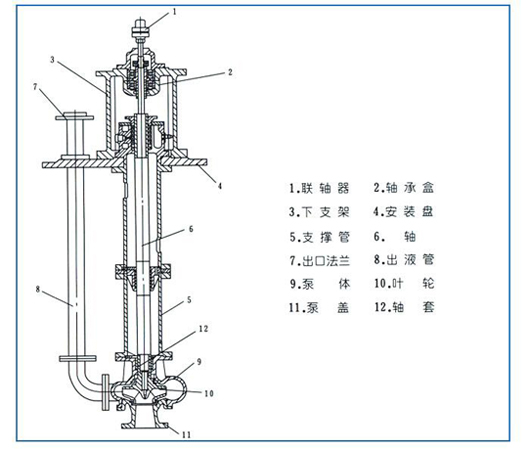

結構圖紙


FY系列化工液下泵

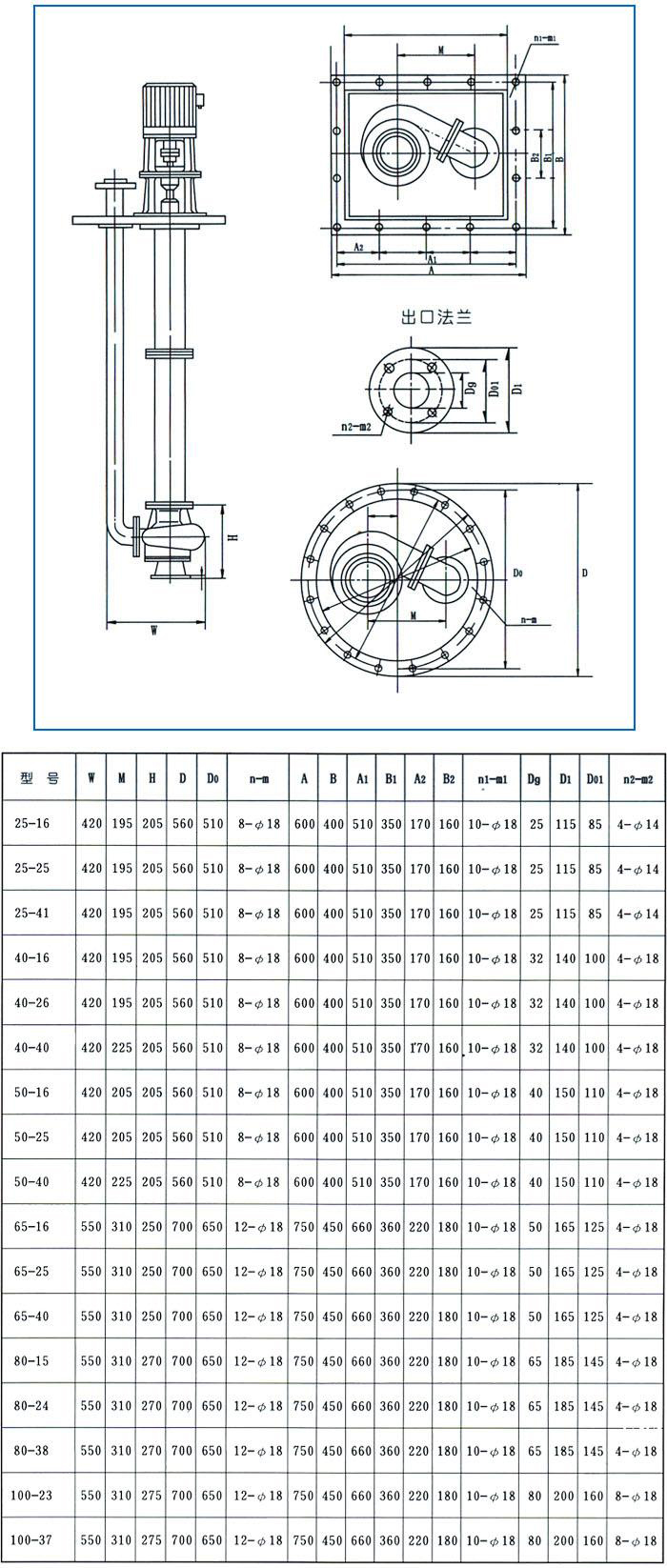

安裝尺寸本數據僅供參考,請以實際訂貨為準!


FY系列化工液下泵

注意事項


濃硫酸泵耐腐蝕性能
介質名稱 濃度% 溫度℃
硫酸 80~98 25~50
硫酸 大于102 25~60
玻璃鋼系列產品耐腐蝕性能
介質名稱 濃度% 使用溫度℃
鹽酸 任意 120
鹽酸(氣體) 40~60
硫酸 35左右 80~110
硫酸 4-5 80~100
硝酸 5-10 常溫
乙酸 98-99 常溫
乙酸 30 ≤30 100 120
氯乙酸 70 -10~120
磺酸 30 80~100
乳酸 80 100
苯酚磺酸液 70~80g/L 60±2
芒硝 硫酸鈉d=1.3 90~95
硫氰酸鈉 51 120
含氯化銨水蒸氣 100
氯化銨飽和溶液 PH7~9 110~150
鹽水 飽和 -10~120
甲醉 〉98 -10~120
氯酵 40-98 -10~20
琉氰酸酷 55
異丙醚 99 常溫
乙酸酐 65 90~130
三氧化硫 80
三氯化垸 95 -10~120
90 -10~120
甲苯 -20~110
醋酸含氯離子混合液 80
溴化氫、鹽酸、三氯氧磷混合液 80
光氣甲苯溶液 -20~110
偶氮二異丁腈原液 110
維綸醛化液 硫酸鈉200g/L 68~72
維綸醛化液 琉酸315g/L 68~72
維綸醛化液 甲醛32g/L 68~72
紡絲凝固液 硫酸鈉416G/L 45
烴化液含鹽酸苯等 PH2 105
苯乙酸、鹽酸三氯化鉬混合液 95
含10%~15%的氯化氫的氯化銨溶液 100~105
污水 pH5.4~9.5 常溫
煙氣脫硫、除塵
注釋:
  1. 本說明書中的耐腐蝕數據公供選擇參考,不做產品驗收標準。
  2. 不在此范圍內的介質、濃度、溫度可根據用戶特殊要求進行腐蝕試驗。
