一、GBL型立式濃硫酸管道離心泵安裝使用及注意事項和維護
1、離心泵安裝前應仔細檢查管道離心泵體流道內有無硬質物，以免運行時損壞葉輪和泵體
2、濃硫酸管道離心泵的進、小口1管路上要安裝調節閥，以控制泵在額定工況內運行
3、打開進口閥門，使液體充滿整個泵腔。
4、接通電源，當管道離心泵達到正常轉速后，再逐漸打開吐出管道上的閥門，并調節到所需的工況。
5、檢查電機、軸承處溫升≤70℃發現異常及時處理。
6、嚴禁機械密封在干磨情況下工作作。

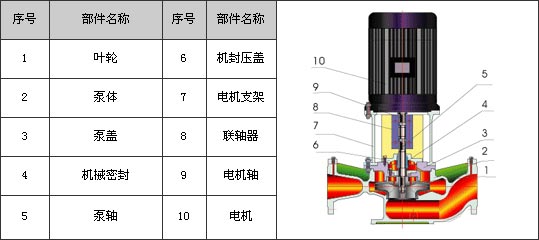

二、GBL型立式濃硫酸管道離心泵型號說明|結構
GBL65-160
GBL代表：濃硫酸管道離心泵
65 代表：吸入、排出口直徑mm
160代表：葉輪名義直徑mm
備注：
硫酸濃度：80%～98% 專用鑄鐵使用溫度：25℃～50℃
硫酸濃度：80%～98% 專用碳鋼使用溫度：25℃～60℃
四、GBL型立式濃硫酸管道離心泵性能參數
|
型 號
|
流量
m3/h
|
揚程
m
|
轉 速
r/min
|
配用功率
kw
|
|
GBL25-125
|
4
|
20
|
2900
|
1.5
|
|
GBL25-160
|
32
|
2.2
|
||
|
GBL32-125
|
5
|
20
|
1.5
|
|
|
GBL32-160
|
32
|
2.2
|
||
|
GBL40-125
|
6.3
|
20
|
1.5
|
|
|
GBL40-160
|
32
|
3
|
||
|
GBL40-200
|
50
|
5.5
|
||
|
GBL50-100
|
12.5
|
12.5
|
1.5
|
|
|
GBL50-125
|
20
|
2.2
|
||
|
GBL50-160
|
32
|
4
|
||
|
GBL50-200
|
50
|
7.5
|
||
|
GBL65-100
|
25
|
12.5
|
2.2
|
|
|
GBL65-125
|
20
|
4
|
||
|
GBL65-160
|
32
|
5.5
|
||
|
GBL65-200
|
50
|
11
|
||
|
GBL80-100
|
50
|
12.5
|
4
|
|
|
GBL80-125
|
20
|
7.5
|
||
|
GBL80-160
|
32
|
11
|
||
|
GBL80-200
|
50
|
18.5
|
||
|
GBL100-100
|
100
|
12.5
|
7.5
|
|
|
GBL100-125
|
20
|
15
|
||
|
GBL100-160
|
32
|
18.5
|
||
|
GBL100-200
|
50
|
30
|
||
|
GBL125-100
|
160
|
12.5
|
15
|
|
|
GBL125-125
|
20
|
18.5
|
||
|
GBL125-160
|
32
|
30
|
||
|
GBL125-200
|
50
|
45
|
||
|
GBL150-125
|
20
|
18.5
|
||
|
GBL150-160
|
32
|
30
|
||
|
GBL200-200
|
200
|
12.5
|
1450
|
18.5
|
|
GBL200-250
|
20
|
1450
|
22
|
|
|
GBL250-250
|
550
|
20
|
1450
|
55
|
