自吸泵的工作原理知識

欄目:工作原理 · 發布日期:2012年5月26日 · 作者:中成泵業

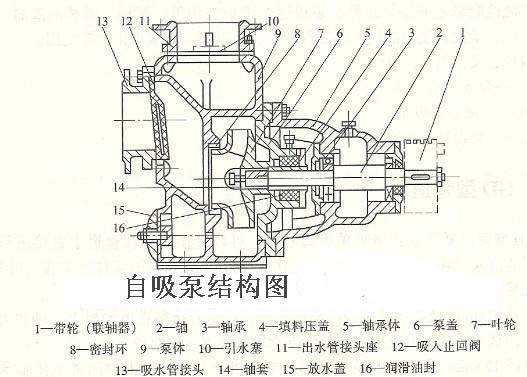

自吸泵具有一定的自吸能力,能夠使水泵在吸不上水的情況下方便起動,并維持正常運行。我國目前生產的自吸泵基本上是自吸離心泵。自吸泵因其實現自吸方式的不同,可分為外混式自吸泵、內混式自吸泵及帶有由泵本身提供動力的真空輔助自吸泵,按輸送液體和材質可分為污水自吸泵、清水自吸泵、耐腐蝕自吸泵、不銹鋼自吸泵等多種自吸泵的結構形式。如圖所示(外混式)自吸泵基本結構。其主要零件有:泵體、泵蓋、葉輪、軸、軸承等。泵體內具有渦形流道,流道外層周圍有容積較大的氣水分離腔,泵體下部鑄有座角作為固定泵用。
   外混式自吸泵工作原理與所有自吸泵一樣(外混式)自吸泵的吸入口位于葉輪上方,每次停機后,泵內都能存留一些水,作為下次起動之用。初次起動前,需向泵內人工加足自吸用水,使葉輪大部分淹沒在水中。泵起動后,葉輪中的水受到離心力作用流向葉輪外緣,并在葉輪外緣處與氣體混合,形成一圈泡沫帶狀氣水混合物。該泡沫帶在隔舌的刮削作用下,使氣水混合物通過擴散管進入氣水分離室。此時,由于過水面積突然增大,流速迅速降低,氣體的相對密度小,從水中逸出并由泵壓出口排走,水的相對密度大,落到氣水分離室的底部,并經軸向回流孔返回葉輪外緣,再次與氣體混合。隨著上述過程的不斷循環,吸水管內的真空度就不斷增大,被輸送的水便不斷沿吸水管上升。待泵內不會充滿水時,泵就進入正常工作狀態,完成自吸過程。
   自吸泵泵體的進出水口可用膠管或法蘭管連接。當配膠管時,進口膠管接頭座附有止回閥,以阻止停機液體倒流。泵體渦形流道內裝有閉式單級葉輪,泵蓋上具有密封室,軸承體內裝黃油以潤滑軸承,泵軸后端V帶輪或聯軸器,甩電動機或內燃機來帶泵。
自吸泵的工作原理知識
