產品簡介

中成泵業防爆液下式排污泵、YW型防爆液下式污水泵品牌廠家為您提供防爆液下式排污泵、YW型防爆液下式污水泵型號,選型,視頻等技術服務:021-66519999。

防爆液下式排污泵具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。

YW型防爆液下式污水泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

防爆液下式排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。

型號意義

YW型液下式無堵塞排污泵

產品優勢

  1. 防爆液下式排污泵采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。
  2. 機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行。
  3. 整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
  4. YW型防爆液下式污水泵結構緊湊，體積小，移動方便，安裝簡單。
  5. 可配備液位自動控制柜，根據所需的液位變化，自動控制泵的起停，無需專人看管，使用更為方便。
  6. 防爆液下式排污泵為立式結構，工作時泵體浸在液體中因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達15米。
  7. 接軸結構先進可靠，泵與電機采用連軸器聯結，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。
  8. 泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝，適合不同需要。

性能參數本數據僅供參考，請以實際訂貨為準！

型　　號 口　徑 (mm) 流　量 (m3/h) 揚　程 (m) 功　率 (kw) 轉　速 (r/min) 效　率 (%)
YW25-8-22-1.1 25 8 22 1.1 2825 38.5
YW32-12-15-1.1 32 12 15 1.1 2825 40
YW40-15-15-1.5 40 15 15 1.5 2840 45.1
YW40-15-30-2.2 40 15 30 2.2 2840 48
YW50-20-7-0.75 50 20 7 0.75 1390 54
YW50-10-10-0.75 50 10 10 0.75 1390 56
YW50-20-15-1.5 50 20 15 1.5 2840 55
YW50-15-25-2.2 50 15 25 2.2 2840 56
YW50-18-30-3 50 18 30 3 2880 58
YW50-25-32-5.5 50 25 32 5.5 2900 53
YW50-20-40-7.5 50 20 40 7.5 2900 55
YW65-25-15-2.2 65 25 15 2.2 2840 52
YW65-37-13-3 65 37 13 3 2880 55
YW65-25-30-4 65 25 30 4 2890 58
YW65-30-40-7.5 65 30 40 7.5 2900 56
YW65-35-50-11 65 35 50 11 2930 60
YW65-35-60-15 65 35 60 15 2930 63
YW80-40-7-2.2 80 40 7 2.2 1420 52
YW80-43-13-3 80 43 13 3 2880 50
YW80-40-15-4 80 40 15 4 2890 57
YW80-65-25-7.5 80 65 25 7.5 2900 56
YW100-80-10-4 100 80 10 4 1440 62
YW100-110-10-5.5 100 110 10 5.5 1440 66
YW100-100-15-7.5 100 100 15 7.5 1440 67
YW100-85-20-7.5 100 85 20 7.5 1440 68
YW100-100-25-11 100 100 25 11 1460 65
YW100-100-30-15 100 100 30 15 1460 66
YW100-100-35-18.5 100 100 35 18.5 1470 65
YW125-130-15-11 125 130 15 11 1460 62
YW120-130-20-15 125 130 20 15 1460 63
YW150-145-9-7.5 150 145 9 7.5 1440 63
YW150-180-15-15 150 180 15 15 1460 65
YW150-180-20-18.5 150 180 20 18.5 1470 75
YW150-180-25-22 150 180 25 22 1470 76
YW150-130-30-22 150 130 30 22 1470 75
YW150-180-30-30 150 180 30 30 1470 73
YW150-200-30-37 150 200 30 37 1480 70
YW200-300-7-11 200 300 7 11 970 73
YW200-250-11-15 200 250 11 15 970 74
YW200-400-10-22 200 400 10 22 1470 76
YW200-400-13-30 200 400 13 30 1470 73
YW200-250-15-18.5 200 250 15 18.5 1470 72
YW200-300-15-22 200 300 15 22 1470 73
YW200-250-22-30 200 250 22 30 1470 71
YW200-350-25-37 200 350 25 37 1980 75
YW200-400-30-55 200 400 30 55 1480 70
YW250-600-9-30 250 600 9 30 980 74
YW250-600-12-37 250 600 12 37 1480 78
YW250-600-15-45 250 600 15 45 1480 75
YW250-600-20-55 250 600 20 55 1480 73
YW250-600-25-75 250 600 25 75 1480 73
YW300-800-12-45 300 800 12 45 980 76
YW300-500-15-45 300 500 15 45 980 70
YW300-800-15-55 300 800 15 55 980 73
YW300-600-20-55 300 600 20 55 980 75
YW300-800-20-75 300 800 20 75 980 78
YW300-950-20-90 300 950 20 90 980 80
YW300-1000-25-110 300 1000 25 110 980 82
YW350-1100-10-55 350 1100 10 55 980 84.5
YW350-1500-15-90 350 1500 15 90 980 82.5
YW350-1200-18-90 350 1200 18 90 980 83.1
YW350-1100-28-132 350 1100 28 132 740 83.2
YW350-1000-36-160 350 1000 36 160 740 78.5
YW400-1500-10-75 400 1500 10 75 980 82.1
YW400-2000-15-132 400 2000 15 132 740 85.5
YW400-1700-22-160 400 1700 22 160 740 82.1
YW400-1500-26-160 400 1500 26 160 740 83.5
YW400-1700-30-200 400 1700 30 200 740 83.5
YW400-1800-32-250 400 1800 32 250 740 82.1
YW500-2500-10-110 500 2500 10 110 740 82
YW500-2600-15-160 500 2600 15 160 740 83
YW500-2400-22-220 500 2400 22 220 740 84
YW500-2600-24-250 500 2600 24 250 740 82

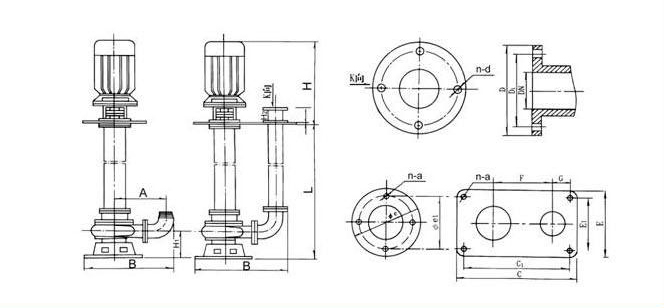

結構圖紙

YW型液下式無堵塞排污泵

安裝尺寸本數據僅供參考，請以實際訂貨為準！

型號 D D1 DN n-d B HI L h H2 H A CXE C1XE1 F G n-a φe φe1
25YW8-22-1.1 120 90 25 4-φ14 310 115 1-5 16 70 360 190 600x320 550x270 190 85 4-φ14 300 265
32YW12-15-1.1 120 90 32 4-φ14 310 115 1-5 16 70 360 190 600x320 550x270 190 85 4-φ14 300 265
40YW15-15-1.5 130 100 40 4-φ14 360 125 1-5 18 80 370 215 600x320 550x270 215 60 4-φ14 300 265
40YW15-30-2.2 130 100 40 4-φ14 360 125 1-5 18 80 400 215 600x320 550x270 215 60 4-φ14 300 265
50YW20-7-0.75 140 110 50 4-φ14 405 125 1-5 13 80 360 255 600x320 550x270 255 65 4-φ14 300 265
50YW-10-10-0.75 140 110 50 4-φ14 405 125 1-5 18 80 360 255 600x320 550x270 255 65 4-φ14 300 265
50YW20-15-1.5 140 110 50 4-φ14 405 120 1-5 18 80 370 255 600x320 550x270 255 65 4-φ14 300 265
50YW15-25-2.2 140 110 50 4-φ14 405 120 1-5 18 80 400 255 600x320 550x270 255 65 4-φ14 300 265
50YW18-30-3 140 110 50 4-φ14 405 125 1-5 18 80 440 255 600x320 550x270 255 65 4-φ14 300 265
50YW25-32-5.5 140 110 50 4-φ14 405 160 1-5 20 80 540 265 600x350 550x300 265 55 4-φ14 350 300
50YW20-40-7.5 140 110 50 4-φ14 405 160 1-5 20 80 570 265 600x350 550x300 265 55 4-φ14 350 300
65YW25-15-2.2 160 130 65 4-φ14 440 130 1-5 18 80 400 280 600x320 550x270 280 70 4-φ14 300 265
65YW37-13-3 160 130 65 4-φ14 440 130 1-5 18 80 440 280 600x320 550x270 280 70 4-φ14 300 265
65YW25-30-4 160 130 65 4-φ14 440 130 1-5 18 80 470 280 600x320 550x270 265 70 4-φ14 300 265
65YW30-40-7.5 160 130 65 4-φ14 450 160 1-5 20 80 570 280 600x320 550x270 300 55 4-φ14 350 300
65Yff35-50-11 160 130 65 4-φ14 450 210 1-5 22 100 TOO 300 720x380 660x320 300 65 4-φ18 450 400
65YW35-60-15 160 130 65 4-φ14 450 210 1-5 22 100 740 300 720x380 660x320 300 65 4-φ18 450 400
80YW40-7-2.2 190 150 80 4-φ18 530 170 1-5 22 100 400 325 650x350 600x300 325 75 4-φ18 300 265
80YW43-13-3 190 150 80 4-φ18 530 160 1-5 22 100 440 325 650x350 600x300 325 75 4-φ18 300 265
80YW40-15-4 190 150 80 4-φ18 530 160 1-5 22 100 470 325 650x350 600x300 325 75 4-φ18 300 265
80YW65-25-7.5 190 150 80 4-φ18 530 170 1-7 22 100 570 325 650x350 600x300 325 75 4-φ18 350 300
100YW80-10-4 210 170 100 4-φ18 630 180 1-7 22 100 470 385 720x380 660x320 385 55 4-φ18 300 265
100YW110-10-5.5 210 170 100 4-φ18 630 190 1-7 22 100 540 385 720x380 660x320 385 55 4-φ18 350 300
100YW100-15-7.5 210 170 100 4-φ18 630 190 1-7 22 100 570 385 720x380 660x320 385 55 4-φ18 350 300
100YW85-20-7.5 210 170 100 4-φ18 630 190 1-7 22 100 570 385 720x380 660x320 385 55 4-φ18 350 300
100YW100-25-11 210 170 100 4-φ18 TOO 200 1-7 18 100 TOO 430 800x380 720x320 430 50 4-φ18 450 400
100YW100-30-15 210 170 100 4-φ18 770 220 1-7 18 100 740 475 900x400 820x320 475 135 4-φ18 450 400
100YW100-35-18.5 210 170 100 8-φ18 770 220 1-7 18 100 760 475 900x400 820x320 475 135 4-φ18 600 500
125YW130-15-11 240 200 125 8-φ18 750 210 1-7 20 140 700 470 1000x600 920x520 470 145 4-φ23 450 400
125YW130-20-15 240 200 125 8-φ18 750 210 1-7 20 140 740 470 1000x600 920x520 470 145 4-φ23 450 400
150YW145-9-7.5 265 225 125 8-φ18 840 220 1-7 20 140 570 520 1000x600 920x520 520 130 4-φ23 350 300
150YW180-15-15 265 225 150 8-φ18 840 220 1-7 20 140 740 520 1000x600 920x520 520 130 4-φ23 600 500
150YW180-20-18.5 265 225 150 8-φ18 840 220 1-7 20 140 760 520 1000x600 920x520 520 130 4-φ23 600 500
150YW180-25-22 265 225 150 8-φ18 840 220 1-7 20 140 800 520 1000x600 920x520 520 130 4-φ23 600 500
150YW130-30-22 265 225 150 8-φ18 840 220 1-7 20 140 800 520 1000x600 920x520 520 130 4-φ23 600 500
150YW180-30-30 265 225 150 8-φ18 870 275 1-7 20 140 860 550 1000x600 920x520 550 160 4-φ23 600 500
150YW200-30-37 265 225 150 8-φ18 870 275 1-7 20 140 950 550 1000x600 920x520 550 160 4-φ23 600 500
200YW300-7-11 335 295 200 8-φ23 1000 270 1-7 20 200 700 630 1300x750 1220x680 630 140 4-φ23 600 500
200YW250-11-15 335 295 200 8-φ23 1000 270 1-7 20 200 740 630 1300x750 1220x680 630 140 4-φ23 600 500
200YW400-10-22 335 295 200 8-φ23 1000 270 1-7 20 200 800 630 1300x750 1220x680 630 140 4-φ23 600 500
200YW400-13-30 335 295 200 8-φ23 1000 270 1-7 20 200 860 630 1300x750 1220x680 630 140 4-φ23 600 500
200YW250-15-18.5 335 295 200 8-φ23 1000 270 1-7 20 200 760 630 1300x750 1220x680 630 140 4-φ23 600 500
200YW300-15-22 335 295 200 8-φ23 1000 270 1-7 20 200 800 630 1300x750 1220x680 630 140 4-φ23 600 500
200YW250-22-30 335 295 200 8-φ23 1000 270 1-7 20 200 860 630 1300x750 1220x680 630 140 4-φ23 600 500
200YW350-25-37 335 295 200 8-φ23 1000 270 1-7 20 200 950 630 1300x750 1220x680 630 140 4-φ23 600 500
200YW400-30-55 335 295 200 8-φ23 1050 280 1-7 22 200 950 650 1300x750 1220x680 650 140 4-φ23 600 500
250YW600-9-30 390 350 250 12-φ18 1100 320 1-7 25 250 850 650 1300x750 1220x680 650 250 6-φ20 750 680
250YW600-12-37 390 350 250 12-φ18 1100 320 1-7 25 250 950 650 1300x750 1220x680 650 250 6-φ20 750 680
250YW600-15-45 390 350 250 12-φ18 1100 320 1-7 25 250 1010 650 1300x750 1220x680 650 250 6-φ20 750 680
250YW600-20-55 390 350 250 12-φ18 1100 320 1-7 25 250 1250 650 1300x750 1220x680 650 250 6-φ20 750 680
250YW600-25-75 390 350 250 12-φ18 1100 320 1-7 25 250 1310 650 1300x750 1220x680 650 250 6-φ20 750 680
300YW800-12-45 440 395 300 12-φ23 1200 400 1-7 28 250 1200 800 1400x750 1300x680 800 320 6-φ20 750 680
300YW500-15-45 440 395 300 12-φ23 1200 400 1-7 28 250 1200 800 1400x750 1300x680 800 320 6-φ20 750 680
300YW800-15-55 440 395 300 12-φ23 1200 400 1-7 28 250 1250 800 1400x750 1300x680 800 320 6-φ20 750 680
300YW600-20-55 440 395 300 12-φ23 1200 400 1-7 28 250 1250 800 1400x750 1300x680 800 320 6-φ20 750 680
300YW800-20-75 440 395 300 12-φ23 1200 400 1-7 28 250 1350 800 1400x750 1300x680 800 320 6-φ20 750 680
300YW950-20-90 440 395 300 12-φ23 1200 400 1-7 28 250 1420 800 1400x750 1300x680 800 320 6-φ20 750 680
300YW1000-25-110 440 395 300 12-φ23 1200 400 1-7 28 250 1560 800 1400x750 1300x680 800 320 6-φ20 750 680
350YW1100-10-55 500 460 350 12-φ23 1350 450 1-7 30 250 1300 950 1500x750 1400x680 950 400 6-φ20 750 680
350YW1500-15-90 500 460 350 12-φ23 1350 450 1-7 30 250 1450 950 1500x750 1400x680 950 400 6-φ20 750 680
350YW1200-18-90 500 460 350 12-φ23 1350 450 1-7 30 250 1450 950 1500x750 1400x680 950 400 6-φ20 750 680
350YW1100-28-132 500 460 350 12-φ23 1350 450 1-7 30 250 1600 950 1500x750 1400x680 950 400 6-φ20 750 680
350YW1000-36-160 500 460 350 12-φ23 1350 450 1-7 30 250 1600 950 1500x750 1400x680 950 400 6-φ20 750 680
400YW1500-10-75 560 515 400 16-φ26 1480 510 1-7 30 250 1400 950 2000x850 1900x780 950 400 6-φ20 750 680
400YW2000-15-132 560 515 400 16-φ26 1480 510 1-7 30 250 1600 950 2000x850 1900x780 950 400 6-φ20 750 680
400YW1700-22-160 560 515 400 16-φ26 1480 510 1-7 30 250 1620 950 2000x850 1900x780 950 400 6-φ20 750 680
400YW1500-26-160 560 515 400 16-φ26 1480 510 1-7 30 250 1630 950 2000x850 1900x780 950 400 6-φ20 750 680
400YW1700-30-200 560 515 400 16-φ26 1480 510 1-7 30 250 1750 950 2000x850 1900x780 950 400 6-φ20 750 680
400YW1800-32-250 560 515 400 16-φ26 1480 510 1-7 30 250 1360 950 2000x850 1900x780 950 400 6-φ20 750 680
500YW2500-10-110 670 620 500 20-φ26 2010 580 1-7 30 250 1600 1200 2200x950 2100x850 1200 300 6-φ20 900 800
500YW2600-15-160 670 620 500 20-φ26 2010 580 1-7 30 250 1620 1200 2200x950 2100x850 1200 300 6-φ20 900 800
500YW2400-22-220 670 620 500 20-φ26 2010 580 1-7 30 250 1750 1200 2200x950 2100x850 1200 300 6-φ20 900 800
500YW2600-24-250 670 620 500 20-φ26 2010 580 1-7 30 250 1860 1200 2200x950 2100x850 1200 300 6-φ20 900 800

使用說明

  1. YW型防爆液下式污水泵使用前應仔細檢査泵和電機有無損傷.檢査緊固件緊固情況；
  2. 盤動泵檢査有無磨擦聲.同時檢査泵軸與電機軸同心度.兩聯軸節外圓偏差數不超過0.5mm；
  3. 接泵出液口之管路.應另設支架.不允許將其重量加于泵體上；
  4. 防爆液下式排污泵在無特殊情況必須配備全自動水泵控制柜.切勿直接掛電網或使用閘刀開關來接通電流.確保水泵正常運行；
  5. 不得將YW型防爆液下式污水泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%）.最好能控制在建議使用揚程范圍以內.以防水泵因超載燒壞電機。

維護保養

  1. 防爆液下式排污泵應有專人管理與使用.并定期檢査水泵的電路和水泵工作是否正常；
  2. 每次使用特別是用于較稠較粘的漿液后.應將水泵放在消水中運轉數分鐘.防止泵內留下沉積物.保證水泵的淸潔；
  3. 在常規狀態下.泵每使用300-500小時后應加注或更換油室中機油（10-30#機油）.使機械密封保持良好的潤滑狀態.提高機械密封的使用壽命；
  4. 葉輪和泵體之間的密封環具有密封功能.如密封環損壞將直接影響泵的性能.必要時應更換。

故障排除

故障現象 原因分析 排除方法
流量不足或不出水 1.葉輪旋轉錯誤 2.閥門是否打幵和完好 3.管道葉輪被堵 4.轉速過低 5.揚程過高 6.抽送介質密度較大和精度較高 7.密封圈損壞(口環處） 1.調整葉輪旋轉方向 2.檢査、維修、排除 3.清理雜物 4.檢查電器設備及電路 5.改泵或降低揚程 6.用水沖稀降低濃度和粘度 7.更換
運行不穩定或 泵不能啟動 1.葉輪不平衡 2.軸承損壞 3.缺相 4.葉輪卡住 1.送制造廠調換或校正 2.更換 3.檢査電路進行修復 4.排除雜物
電流過大 1.工作電壓低 2.管道葉輪受阻 3.使用揚程過低 4.抽送液體的高度或粘度較高 1.調整工作電壓 2.清理管道、葉輪堵物 3一減少流量.提高揚程 4.改變密度或粘度
泵有雜音或 振?動 1.泵軸、電機軸不同心 2.介質中有氣體 3.腐蝕使泵軸不平衡 4.傳動裝置處嫘栓松動 5.泵軸彎曲 1.調整 2.降溫或壓 3.更換 4.緊固 5.校直或換
